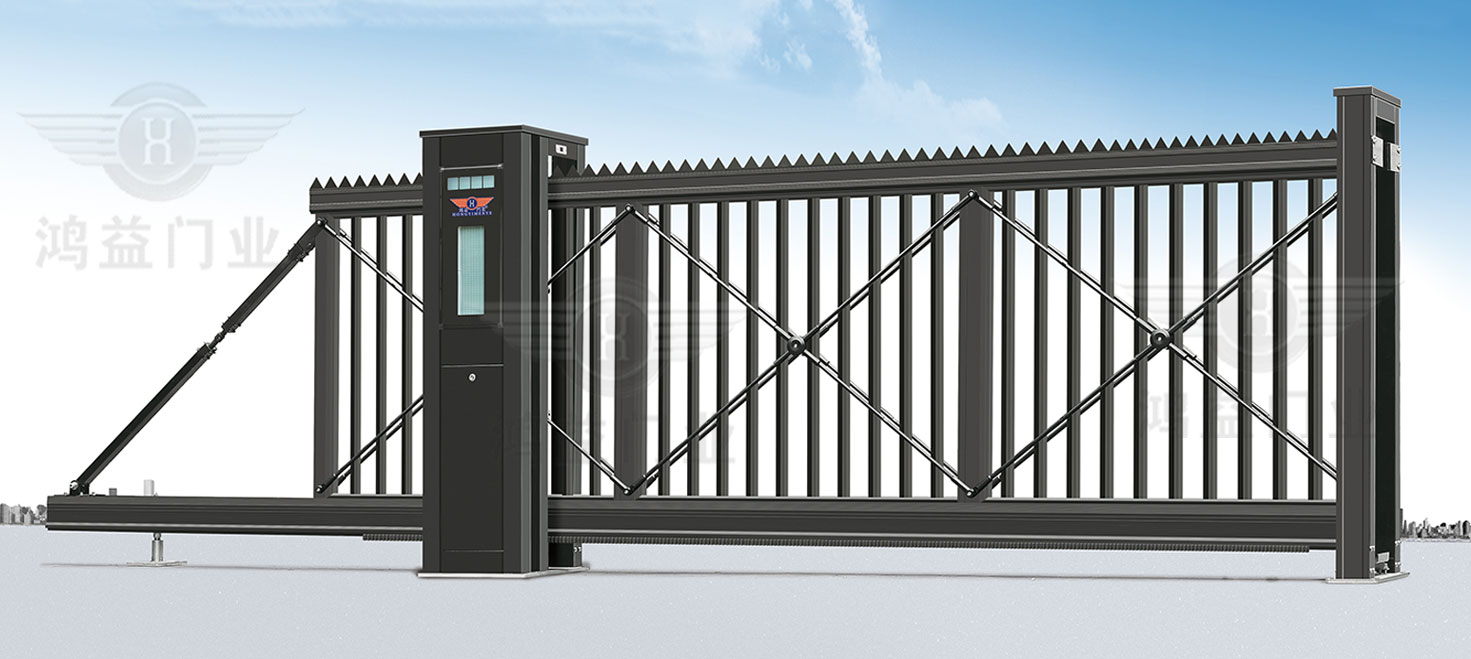

智能悬浮门的结构组成

时间:2020-07-20 14:27 来源:未知 作者:鸿益门业

智能悬浮门的结构组成


一、主控制器 它是无轨悬浮门的指挥中心,经过内部编有指令程序的大范围集成块,发出相应指令,指挥电机或电锁类系统工作;同时人们经过主控器调理门体开启速度、开启幅度等参数。

二、无轨悬浮门红外线感应探测器 担任采集外部信号,好像人们的眼睛,当有挪动的物体进入它的工作范围时,它就给主控制器一个脉冲信号。

三、无轨悬浮门动力电机 提供开门与关门的主动力,控制门体加速与减速运转。

四、无轨悬浮门门体行进轨道 就象火车的铁轨,约束门体的吊具走轮系统,使其按特定方向行进。 五、无轨悬浮门门体吊具走轮系统 用于吊挂活动门体,同时在动力牵引下带动门体运转。

六、无轨悬浮门同步皮带 悬浮门同步皮带用于传输电机所产动力,牵引门体吊具走轮系统。

七、无轨悬浮门下部导向系统 门体下部的导向与定位安装能够避免门体在运转时呈现前后门体摆动。当门体要完成一次开门与关门。

其工作流程如下:感应器探测到有人经过遥控器发出指令时,将脉冲信号传给主控器,主控器判别后通知电机运转,同时监控电机转数,以便通知电机在一定时分加力和进入慢行运转。电机得到一定运转电流后做正向运转,将动力传给同步带,再由同步带将动力传给吊具系统使门体开启;门体开启后由控制器作出判别,如需关门,通知电机作反向运动,关闭门体。

智能悬浮门部件的工作原理:

悬浮门是由主控制器,感应检测器,电力马达,感应门扇轨道,门扇起重机,同步带,下引导系统和其它组件。

1.主控制器是整个悬浮门的芯部件的指挥中心。它通过指令程序发出相应的命令以引导动力马达的工作,并且用户可以调节门打开和门关闭通过主控制器的速度。随着频率。

2.感应检测器是主要负责采集外部信号。就像人的眼睛,如果移动物体进入它的工作范围,它会主动发送信号到主控制器。

3.电源马达是用于打开和关闭门,并且控制悬浮门的加速度和减速度的主电源。

4.感应门扇的轨道相同的轨道火车的人所看到的,主要是为了限制门扇这样的车轮,它根据原始轨迹运行的轨道。

5.门扇吊架用来悬挂可移动门扇,其由功率马达驱动以驱动门扇运行。

6.同步带用于传输的牵引动力,并且它是一个行走轮系统拉动悬浮门。

7.下引导系统,只要它是用于引导和定位该门的下部的装置,防止门从主体上下摆动。
